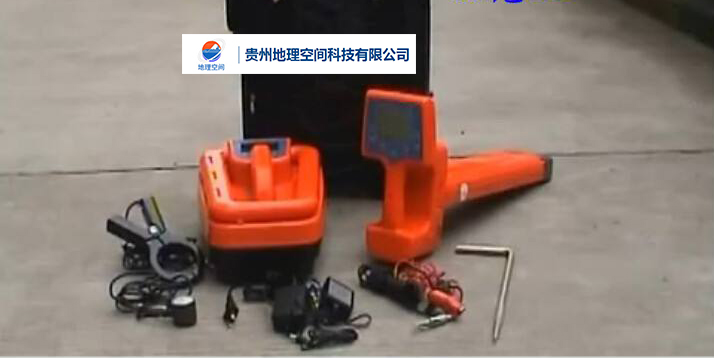

萬能迪WND-7518多功用公開管線線探測儀的探測、檢漏工作原理及辦法:
接納機的三種工作方式：峰值法、峰谷法、跨步電壓法。
1、峰值法：探測儀接納機位于管線正上方時信號指示值大、聲音也大。要調理增益，使其能在管線上方或左近探測到信號。峰值法是用程度線圈接納電磁場程度重量的強度，對無干擾的電纜停止峰值檢測。在電纜、金屬管道正上方時，當接納機的正面與管線走向垂直時磁場響應強度大，這不只由于線圈離管線近，線圈所在的磁場強，還由于此時磁場的磁力線經過接納線圈的磁通量大。當接納機向管線兩側挪動探測時，兩側磁場響應強度對稱且逐步減小。這不只由于此時的線圈離管線間隔遠，接納機線圈所接納的磁場變?nèi)?，還由于此時磁場磁力線的方向與線圈的平面不再垂直，經過線圈的磁通質變小，從而產生如山峰一樣的信號響應。因此叫做“峰值法”。
公開管線探測儀，萬能迪WND-7518的探測、檢漏工作原理及辦法
2、峰谷：探測儀接納機位于管線正上方時信號指示值小、且接納機聲音指示無任何聲音指示。要調理增益，使接納機在管線正上方無信號及聲音指示，而位于線路兩邊時有聲音。峰谷法用垂直線圈丈量電磁場的垂直重量，目的電纜上的磁場是由無數個與電纜同心的圓型磁力線組成的，接納機在電纜正上方時信號響應小，兩側各有一個頂峰。這是由于這些磁力線在電纜正上方穿過接納機垂直接納線圈的垂直重量為零，此時經過接納機的垂直線圈的磁通量為零，信號響應零值或極小值；當接納機在管線兩側挪動時，儀器的響應會隨著接納機遠離管線而逐步增大，這是由于，此時的磁力線方向與接納機垂直線圈平面已構成一定的角度，經過接納機垂直線圈的磁通量逐步變大。同時，隨著接納機線圈遠離公開管線，接納機探測到的磁場強度逐步變?nèi)酰?dāng)這一要素成為影響經過線圈磁通質變化的主要要素時，儀器的響應又會逐步變小，從而產生如山谷一樣的信號響應。因此叫做“峰谷法”


萬能迪WND-7518多功用公開管線探測儀的探測、檢漏工作原理及辦法


3、跨步電壓法：經過“A”字架能夠探測出直埋管線的對地毛病及外皮破損毛病。


將“A”字架銜接到接納機，接納機經過接納“A”字架探測到發射機發出的由毛病點溢出的走漏信號，很便當?shù)亩ㄎ恢甭耠娎|、管道的外皮破損毛病。特別對直埋電纜的死接地非常有用，用傳統高壓閃絡法測試時，由于單相金屬性接地毛病點的放電能量與放電電流的平方和接地電阻成正比，并且接地電阻很小，故毛病點擊穿間隙放電時聲音較輕，無法定點，以至無法定點。直埋電纜、公開金屬防腐管道毛病定位特別適用于路燈電纜、直埋電力電纜、直埋通訊電纜、直埋光纜以及公開金屬防腐管道對地絕緣毛病的快速精確定位。
